SKEDD-Kontakt – Ausprägungen

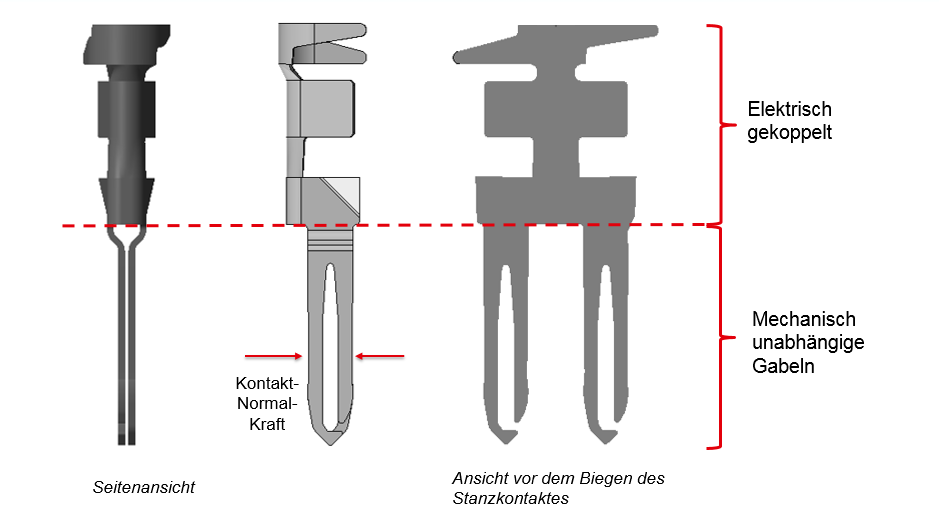

Die SKEDD-Kontakte werden stanztechnisch am Band hergestellt. Konzipiert werden können sie mit zwei oder vier Schenkeln (in der gebogenen Ausführung). Durch das kombinierte Stanz- und Biegekonzept ist der SKEDD-Kontakt aus einem Stück Material, aber mit zwei unterschiedlichen Materialstärken realisiert:

  • Im Crimpzonen-Bereich hat der Kontakt die durch das Band vorgegebene Materialstärke.
  • Im Kontaktzonenbereich ergibt sich aufgrund des Faltungsprozesses die doppelte Materialstärke, was zu einer exzellenten elektrischen Anbindung an die Leiterplatte führt.

SKEDD-Kontakt

Dank der Designmerkmale und insbesondere der Federeigenschaften der SKEDD-Gabeln …

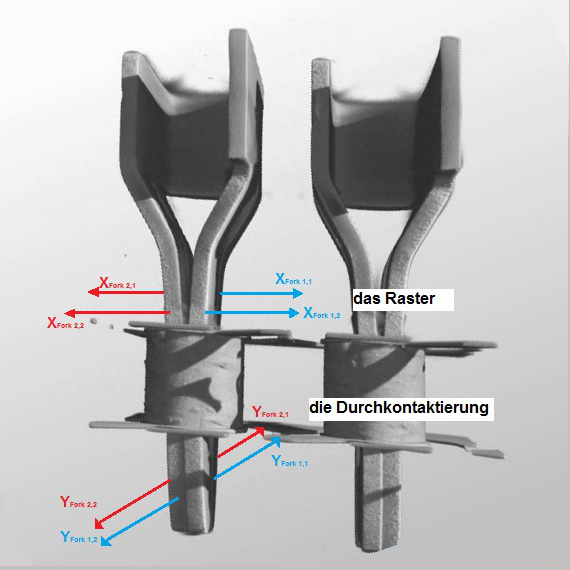

Management der Freiheitsgrade

  • ... gleicht der SKEDD-Kontakt die Rastertoleranzen bei der Leiterplattenbohrung sowie im Kunststoffkörper eines Steckverbinders aus.
  • ... passen sich die Kontakte immer an den Durchmesser der Leiterplatten-Kontakthülse an.
  • ... sorgt die so realisierte Kontakt-Normalkraft für eine sichere elektrische Verbindung.
  • ... lassen sich auch höherpolige Steckverbinder ohne weiteres reversibel von Hand stecken und wieder lösen.

Abhängig von den spezifischen Anforderungen werden die SKEDD-Kontakte mit unterschiedlichen ...

  • ... Kontakt-Normalkräften
  • ... Kontaktgeometrien
  • ... Basismaterialen
  • ... Kontaktoberflächen ...

... realisiert. Die Oberflächenempfehlungen für Steckverbindungen im Allgemeinen gelten in gleicher Weise auch für SKEDD-Verbindungen.

Die Kontakt-Normalkräfte der SKEDD-Verbindung können neben der Anpassung der SKEDD-Gabel Geometrie auch über den Bohrlochdurchmesser in der Leiterplatte feinjustiert werden.
